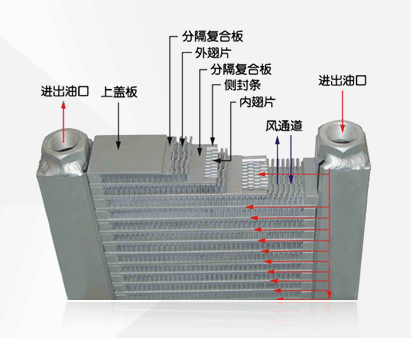

板翅式散熱器它是由翅片、隔板、密封條以及蓋板組合而成的，根據形狀的不同，翅片一般是分為：平直形、鋸齒形、波紋形、多孔形、百葉窗形等等，現在我們常用的是波紋型這款，各種板片之間形成的網狀形通道，通過翅片進行熱量交換，工作流體在兩塊板片間形成的窄小而曲折的通道中流過，冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過這塊隔層板片進行換熱，從而達到換熱、降溫的效果。



　　由于是波紋板翅式的結構，加上隔板和翅片都非常的薄，導熱性很好，使得其傳熱效率高。在同等的換熱面積下，換熱效率會比其他結構的散熱器高出很多。加上它緊湊的結構，輕巧。因其制作材料一般為鋁材，也有鋼材、銅材和復合材料等，鋁制板翅式散熱器較輕。適應性強，適用于：氣－氣、氣－液、液－液等多種流體的換熱。
