歡迎選用我廠的風冷卻器，使用前請?jiān)敿?xì)閱讀本文條款，以策安全。

　　1.0 產品選型

　　1.1 AF0510、AF1025設計壓力小于1.0MPa，僅適用于變量葉片泵的泄油冷卻。

　　1.2 HD、AH系列產品設計壓力小于2.0MPa（靜態壓力），適用于系統的獨立循環冷卻。如選用回油冷卻方式（不提倡），則要自行評估回油冷卻的使用條件，如回路的脈沖、控制元件的失效對回油流速的影響，當流速超過0.5m/s時便會發生爆裂的風險，高壓的大流量的油壓系統請勿使用回油冷卻。

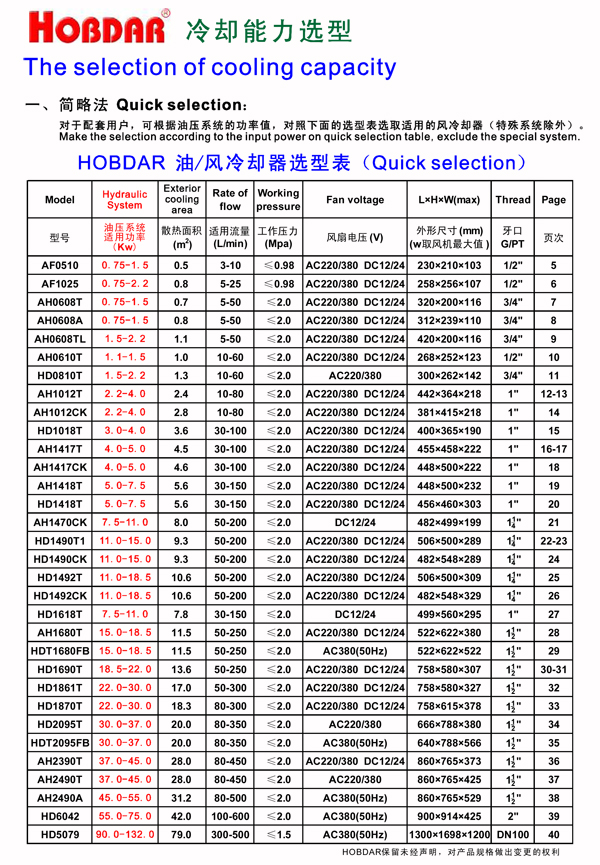

　　1.3 匹配：首先確定風冷卻器需要的散熱能力，詳見樣本中冷卻能力的選型。再根據油路實際工況計算風冷卻器的流量，對照“性能參數表”選擇兩項性能必須同時達到要求的型號。

　　1.4 流量的計算

　　工作流量=油泵流量×油缸有效面積比×油的流量系數×安全系數  其中：

　　油缸有效面積比=無桿腔受壓面積÷有桿腔受壓面積(>1)

　　安全系數：1.5～2.0，常取1.8

　　2.0 安裝和維護

　　2.1 風冷卻器所處位置應避免震動和沖擊，進、排風自由通暢，安裝牢固。

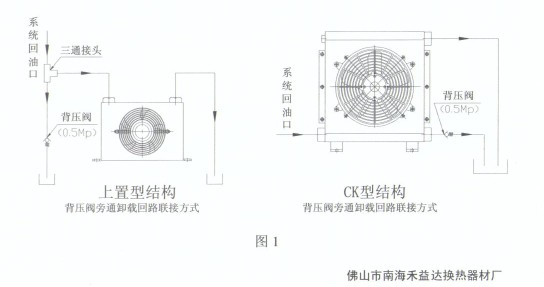

　　2.2 當使用回油冷卻方式時，必須加裝旁通卸載回路，背壓閥的開啟壓力小于0.5MPa，以防止系統啟動時產生過高的脈沖壓力損壞散熱器。

　　2.3 配管口徑要配合進出油口的尺寸，不能變更縮小，盡可能使用高壓軟管和直接頭減少回油阻力。

　　2.4 不建議在出油口安裝過濾器。

　　2.5 連接風冷卻器AF0510、AF1025進出口接頭時（集流管為層疊式結構，剛性不強），必須用扳手夾持風冷卻器接口的外六角卡位，再上緊，否則會使冷卻器變形，造成損壞、漏油。

　　2.6 由2.2、2.3、和2.5等原因造成的損壞，我廠不予保修。

　　2.7 注意保持散熱器外翅清潔，視工作環境情況定期清理，以免影響冷卻能力。

　　3.0 安全

　　3.1 電源回路上需加熱保護裝置，電路連接必須請有經驗的電工完成。

　　3.2 風機防護等級為常規IP44、IP54，特殊環境要求請聯系生產商。

　　3.3 風冷卻器外表面可能達到高溫，須有充分的保護裝置或?qū)⑵渲糜诓灰子|及的位置。
